چرا بعضی از گرانول ها بعد از تزریق ترک میخورند

چرا بعضی از گرانول ها بعد از تزریق ترک میخورند

تصور کنید خط تولید شما با تمام توان مشغول کار است، اما ناگهان متوجه می‌شوید که درصد قابل توجهی از قطعات خروجی، در حین خروج از قالب یا چند ساعت پس از تولید، دچار ترک‌های ریز و درشت می‌شوند. این صحنه برای بسیاری از تولیدکنندگان قطعات پلاستیکی آشناست. ترک خوردگی قطعات تزریقی نه تنها ضایعات تولید را افزایش می‌دهد، بلکه می‌تواند اعتبار محصول و رضایت مشتری نهایی را نیز تحت تأثیر قرار دهد. اما ریشه این مشکل کجاست؟ آیا گرانول‌ها معیوب هستند، یا مشکل از دستگاه و فرآیند تولید است؟

واقعیت این است که ترک خوردگی قطعات تزریقی، معمولاً نتیجه ترکیبی از عوامل متعدد است. از رطوبت و کیفیت مواد اولیه گرفته تا طراحی قطعه و قالب، و از پارامترهای فرآیند تزریق گرفته تا شرایط پس از تولید. در این مقاله از آکادمی مدیران پلیمر، به بررسی جامع دلایل ترک خوردگی گرانول‌ها پس از تزریق می‌پردازیم و راهکارهای عملی برای پیشگیری و رفع این مشکل را ارائه می‌دهیم. درک صحیح این عوامل به شما کمک می‌کند تا تولیدی پایدارتر، ضایعات کمتر و محصولی با کیفیت بالاتر داشته باشید.

۱. رطوبت؛ دشمن پنهان در دل گرانول‌ها

یکی از شایع‌ترین و در عین حال نادیده گرفته‌شده‌ترین علل ترک خوردگی قطعات تزریقی، وجود رطوبت در گرانول‌ها است. بسیاری از پلیمرها (به ویژه پلیمرهای جاذب رطوبت مانند نایلون، پلی‌کربنات، PET و ABS) تمایل طبیعی به جذب رطوبت از محیط دارند. این رطوبت در حین فرآیند تزریق، در دمای بالای سیلندر به بخار آب تبدیل می‌شود و واکنش‌های شیمیایی مخربی را رقم می‌زند.

هنگامی که گرانول‌های مرطوب وارد سیلندر دستگاه تزریق می‌شوند، حرارت بالا باعث تبدیل رطوبت به بخار می‌شود. این بخار در داخل مذاب پلیمر حباب‌هایی ایجاد می‌کند که در حین تزریق و خنک‌سازی، نقاط ضعفی در ساختار قطعه به وجود می‌آورند. در برخی پلیمرها، رطوبت با زنجیره‌های پلیمری واکنش داده و فرآیندی به نام هیدرولیز (Hydrolysis) را آغاز می‌کند که منجر به شکستن زنجیره‌های مولکولی و کاهش شدید وزن مولکولی پلیمر می‌شود. نتیجه نهایی، قطعه‌ای شکننده و مستعد ترک خوردگی است که مقاومت مکانیکی آن به شدت کاهش یافته است.

اگر رطوبت گرانول‌ها بیش از حد مجاز باشد، بخار آب با برخی پلیمرها واکنش شیمیایی داده و استحکام قطعه را کاهش می‌دهد و باعث ایجاد ترک می‌شود. بنابراین، خشک‌سازی صحیح مواد اولیه قبل از تزریق، یکی از اساسی‌ترین الزامات برای جلوگیری از ترک خوردگی است. هر پلیمر دارای دمای خشک‌سازی و زمان ماند مشخصی است که باید دقیقاً رعایت شود. استفاده از دستگاه‌های خشک‌کن مناسب (مانند خشک‌کن‌های هوای گرم یا هوای خشک بسته به نوع پلیمر) و پایش مداوم میزان رطوبت گرانول‌ها قبل از تغذیه به قیف دستگاه، از اقدامات ضروری پیشگیرانه محسوب می‌شود.

۲. کیفیت مواد اولیه و نقش گرانول‌های بازیافتی

نوع و کیفیت گرانول‌های مصرفی، نقش تعیین‌کننده‌ای در مقاومت نهایی قطعه در برابر ترک خوردگی دارد. یکی از رایج‌ترین اشتباهات، استفاده از درصد بالای مواد بازیافتی (Recycled Material) بدون در نظر گرفتن تأثیر آن بر خواص مکانیکی است.

هر بار که یک پلیمر ذوب و فرآوری می‌شود، زنجیره‌های مولکولی آن تا حدی شکسته شده و وزن مولکولی آن کاهش می‌یابد. این پدیده به معنای افت تدریجی استحکام، چقرمگی و مقاومت به ضربه پلیمر است. گرانول‌های بازیافتی که یک یا چند بار فرآوری شده‌اند، معمولاً مستعدتر از مواد بکر هستند و در معرض تنش‌های داخلی و خارجی زودتر ترک می‌خورند. اگر میزان مصرف مواد بازیافتی از حد معینی (بسته به نوع کاربرد) فراتر رود، استحکام قطعه به طور قابل توجهی کاهش یافته و زمینه برای ایجاد ترک‌های ناشی از تنش فراهم می‌شود.

علاوه بر بازیافت، کیفیت خود گرانول‌های بکر نیز اهمیت دارد. وجود ناخالصی‌ها، گرید نامناسب پلیمر (مثلاً استفاده از گرید تزریقی با جریان پذیری کم در قطعات جدار نازک)، و یا اختلاط نادرست مواد مختلف (آلایش پلیمری) همگی می‌توانند منجر به ایجاد نقاط ضعف در قطعه و در نهایت ترک خوردگی شوند. انتخاب گرید صحیح و مشاوره با تأمین‌کننده معتبر مواد اولیه، اولین گام برای اطمینان از کیفیت محصول نهایی است.

۳. طراحی قطعه و قالب؛ منشأ خاموش تنش‌های داخلی

بسیاری از ترک‌ها ریشه در طراحی نامناسب قطعه و قالب دارند. این ترک‌ها معمولاً بلافاصله پس از تولید ظاهر نمی‌شوند، بلکه پس از گذشت چند ساعت یا چند روز، تحت تأثیر تنش‌های پسماند (Residual Stress) خود را نشان می‌دهند. تنش‌های پسماند، تنش‌هایی هستند که پس از اتمام فرآیند قالب‌گیری و خنک‌سازی، درون قطعه باقی می‌مانند. این تنش‌ها اگر از حد تحمل ماده فراتر روند، به صورت ترک آزاد می‌شوند.

ضخامت غیریکنواخت دیواره‌ها: یکی از مهم‌ترین عوامل ایجاد تنش پسماند، تغییرات ناگهانی ضخامت در نقاط مختلف قطعه است. بخش‌های ضخیم‌تر دیرتر از بخش‌های نازک خنک می‌شوند و این اختلاف در نرخ انقباض، تنش‌های داخلی بالایی ایجاد می‌کند. طراحی قطعه با ضخامت یکنواخت (Uniform Wall Thickness) و در صورت نیاز به تغییر ضخامت، استفاده از انتقال تدریجی و شیب‌دار، از اصول اولیه طراحی برای جلوگیری از ترک است.

گوشه‌های تیز و عدم استفاده از شعاع (Radius): گوشه‌های تیز و لبه‌های برنده، نقاط تمرکز تنش (Stress Concentration) هستند. تنش‌های وارده یا پسماند در این نقاط به چندین برابر مقدار میانگین می‌رسند و به راحتی باعث شروع و انتشار ترک می‌شوند. به همین دلیل، تمام گوشه‌های داخلی و خارجی قطعه باید با شعاع مناسب طراحی شوند. قاعده کلی این است که شعاع گوشه داخلی نباید از ضخامت دیواره مجاور کمتر باشد.

درج‌های فلزی (Metal Inserts): ضریب انبساط حرارتی پلاستیک و فلز تفاوت قابل توجهی دارد. هنگام خنک‌سازی قطعه، پلاستیک بسیار بیشتر از فلز منقبض می‌شود و تنش‌های کششی شدیدی در اطراف درج فلزی ایجاد می‌کند. برای کاهش این تنش، بهتر است از پلاستیک به عنوان درج استفاده شود، درج فلزی از قبل گرم شود، یا لایه‌ای از مواد الاستیک مانند لاستیک یا پلی‌اورتان به عنوان بافر بین فلز و پلاستیک قرار داده شود.

سیستم راهگاهی و پین‌های تخلیه: طراحی نامناسب راهگاه‌ها و مجراهای تغذیه (Runner & Gate) می‌تواند باعث ایجاد تنش در نقاط خاصی از قطعه شود. همچنین، اگر سیستم تخلیه قطعه از قالب (Ejector System) متعادل نباشد، فشار ناشی از پین‌های تخلیه می‌تواند باعث ترک خوردگی در نقاط تماس شود. تعداد و سطح مقطع پین‌ها باید کافی باشد و سطح حفره قالب نیز باید به اندازه کافی صاف و پرداخت شده باشد تا نیروی خارجی باعث تمرکز تنش پسماند و ترک خوردگی نشود.

۴. پارامترهای فرآیند تزریق و نقش تنش پسماند

تنش پسماند در قطعات تزریقی عمدتاً ناشی از سه دسته عامل است: پر کردن بیش از حد حفره قالب (Over-Packing)، نیروهای ناشی از تخلیه قطعه از قالب و ناهمسانی نرخ انقباض در نقاط مختلف قطعه (که قبلاً در بخش طراحی به آن اشاره شد).

فشار و زمان تزریق (Injection Pressure & Hold Pressure): اگر فشار تزریق و فشار نگهداری (Hold Pressure) بیش از حد بالا باشد و زمان نگهداری نیز طولانی باشد، پلیمر مذاب به اجبار به تمام نقاط ریز و درشت حفره قالب رانده می‌شود. این پدیده که پر کردن بیش از حد نام دارد، پس از انقباض ناشی از خنک‌سازی، تنش‌های فشاری بالایی در قطعه ایجاد می‌کند. وقتی این تنش‌ها از حد تحمل ماده فراتر روند، قطعه دچار ترک می‌شود. به همین دلیل، فشار، سرعت و زمان تزریق باید به دقت تنظیم شود.

دمای قالب (Mold Temperature): دمای قالب تأثیر مستقیمی بر سرعت خنک‌سازی و میزان تنش‌های پسماند دارد. دمای قالب پایین، پلیمر را سریعتر منجمد می‌کند و فرصت کمتری برای Relaxation (آزادسازی تنش) زنجیره‌های مولکولی فراهم می‌آورد، که نتیجه آن افزایش تنش‌های پسماند است. برعکس، افزایش مناسب دمای قالب، فرآیند خنک‌سازی را آرام‌تر کرده و تنش‌های داخلی را کاهش می‌دهد. البته دمای قالب را نباید آنقدر بالا برد که زمان چرخه تولید را به طور غیرقابل قبولی افزایش دهد.

دمای مذاب و سرعت تزریق: دمای ذوب خیلی پایین، ویسکوزیته مذاب را افزایش می‌دهد و برای پرکردن قالب به فشار بیشتری نیاز است. این فشار بالا نیز به نوبه خود تنش بیشتری ایجاد می‌کند. دمای ذوب بسیار بالا نیز می‌تواند باعث تخریب حرارتی پلیمر و کاهش مقاومت آن شود که خود زمینه‌ساز ترک خوردگی است. سرعت تزریق نیز باید به گونه‌ای تنظیم شود که جریان مذاب آرام و یکنواخت باشد.

عملیات حرارتی پس از تولید (Annealing): برای قطعات حساس و کاربردهای حیاتی، انجام عملیات حرارتی ملایم (Annealing) بلافاصله پس از قالب‌گیری توصیه می‌شود. در این فرآیند، قطعات در دمایی زیر دمای ذوب پلیمر (معمولاً در یک کوره یا حمام روغن داغ) نگهداری می‌شوند تا زنجیره‌های پلیمری فرصت پیدا کنند تنش‌های پسماند را آزاد کنند. این روش بسیار مؤثر است و می‌تواند از ترک خوردگی دیررس قطعات جلوگیری کند. عملیات حرارتی آنیل بلافاصله پس از قالب‌گیری می‌تواند تنش داخلی را از بین ببرد و ایجاد ترک را کاهش دهد.

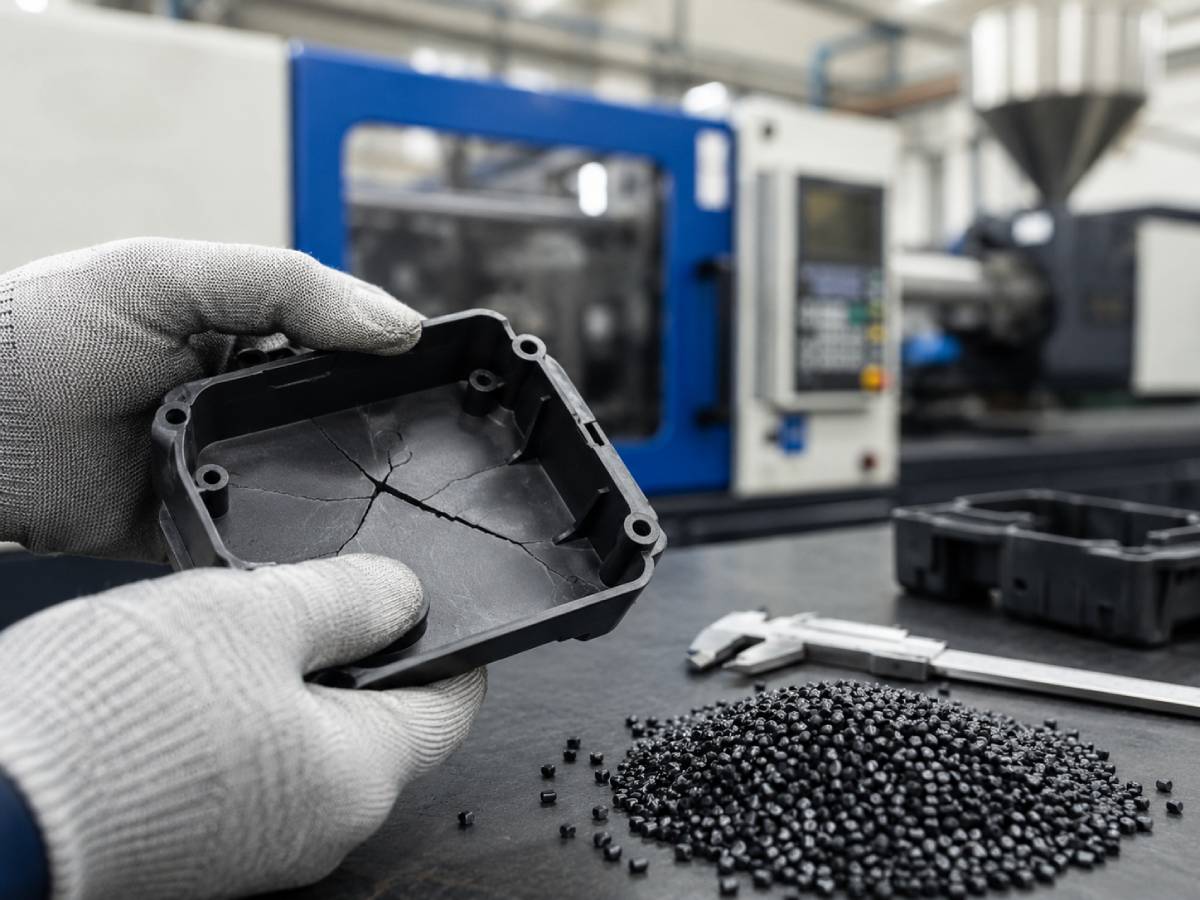

ترک خوردگی محصول در فرایند تزریق

۵. طراحی محصول: از اصول مهندسی تا اجرای عملی

برای پراکندگی مؤثر تنش داخلی در طراحی قطعات پلاستیکی، باید اصول مشخصی رعایت شود. شکل محصول باید تا حد امکان پیوسته باشد و از زوایای حاد، زوایای راست، شکاف‌ها و انبساط یا انقباض ناگهانی اجتناب شود.

هنگامی که قطعه دارای اختلاف ضخامت در دیواره‌های مختلف است، تنش داخلی ناشی از خنک‌سازی و تنش داخلی ناشی از جهت‌گیری مولکولی به دلیل نرخ‌های خنک‌کاری متفاوت، به راحتی ایجاد می‌شود. بنابراین، قطعه باید تا حد امکان با ضخامت دیواره یکنواخت طراحی شود. اگر ضخامت دیواره باید ناهموار باشد، باید یک انتقال تدریجی از اختلاف ضخامت انجام شود.

همچنین، در قطعاتی که با درج‌های فلزی طراحی می‌شوند، تفاوت ضریب انبساط حرارتی پلاستیک و فلز می‌تواند چندین برابر باشد. این تفاوت در حین خنک‌سازی، منجر به تمرکز تنش در اطراف درج فلزی می‌شود و پس از مدتی قطعه در آن ناحیه ترک می‌خورد.

بیشتر بخوانید:

توصیه‌های کلیدی برای تولیدکنندگان قطعات پلاستیکی:

  • کیفیت مواد اولیه را در اولویت قرار دهید: از گرید مناسب پلیمر برای کاربرد خود استفاده کنید. اگر از مواد بازیافتی بهره می‌برید، حتماً درصد مصرف را کنترل کرده و تأثیر آن بر خواص مکانیکی را ارزیابی کنید. درصد مواد بازیافتی بیش از حد مجاز، استحکام قطعه را کاهش داده و باعث ایجاد ترک می‌شود.
  • فرآیند خشک‌سازی را جدی بگیرید: هر پلیمر جاذب رطوبت، نیاز به خشک‌سازی مناسب قبل از تزریق دارد. از دستگاه خشک‌کن استاندارد استفاده کنید و مدت زمان و دمای خشک‌سازی را بر اساس توصیه تأمین‌کننده مواد اولیه تنظیم نمایید. وجود رطوبت در پلاستیک، واکنش شیمیایی با بخار آب ایجاد کرده و استحکام را کاهش می‌دهد.
  • در طراحی قطعه، اصول مهندسی پلاستیک را رعایت کنید: از ضخامت یکنواخت، گوشه‌های گرد و انتقال تدریجی استفاده کنید. از درج‌های فلزی غیرضروری اجتناب کنید و اگر نیاز است، تمهیدات لازم برای کاهش تنش را به کار ببندید.
  • پارامترهای تزریق را بهینه کنید: فشار و زمان تزریق و نگهداری را تا حد امکان پایین نگه دارید (اما به اندازه‌ای که قطعه کامل شود). دمای قالب را تا حد امکان افزایش دهید (بدون افزایش بیش از حد زمان چرخه). سرعت تزریق را به گونه‌ای تنظیم کنید که جریان مذاب آرام باشد. فشار و سرعت زیاد فرآیند، تنش داخلی بیش از حد ایجاد کرده و منجر به ترک می‌شود.
  • سیستم تخلیه قالب را بررسی کنید: از متعادل بودن پین‌های تخلیه، سطح مقطع کافی، شیب کافی قالب و صافی سطح حفره اطمینان حاصل کنید تا نیروی خارجی ناشی از تخلیه، باعث تمرکز تنش و ترک نشود.
  • انجام عملیات حرارتی پس از تولید (Annealing): برای قطعات حساس، عملیات حرارتی ملایم می‌تواند تنش‌های پسماند را کاهش داده و از ترک‌های دیررس جلوگیری کند. این فرآیند تنش پسماند قطعه را از بین می‌برد و از ایجاد ترک جلوگیری می‌کند.

در آکادمی مدیران پلیمر، ما با درک عمیق از نیازهای صنعت پلاستیک، همواره در کنار تولیدکنندگان هستیم تا با ارائه مشاوره تخصصی و مواد اولیه با کیفیت، به آنها در دستیابی به تولید پایدار و محصولات با کیفیت یاری رسانیم. با رعایت اصول فوق و توجه به جزئیات، می‌توانید ضایعات ناشی از ترک خوردگی را به حداقل برسانید و محصولاتی با استحکام و دوام بالا تولید کنید.

سوالات متداول

۱. آیا ترک خوردگی قطعه همیشه تقصیر مواد اولیه (گرانول) است؟

خیر، مواد اولیه تنها یکی از عوامل هستند. ترک خوردگی می‌تواند ناشی از طراحی نامناسب قطعه (گوشه‌های تیز، اختلاف ضخامت)، پارامترهای نادرست فرآیند تزریق (فشار بالا، دمای نامناسب قالب)، رطوبت گرانول‌ها، درصد بالای مواد بازیافتی، یا حتی سیستم تخلیه نامتعادل قالب باشد. برای یافتن علت اصلی، باید تمام این عوامل را بررسی کرد.

۲. بهترین روش برای خشک‌کردن گرانول‌های جاذب رطوبت (مانند نایلون یا پلی‌کربنات) چیست؟

برای پلیمرهای جاذب رطوبت (Hygroscopic) مانند نایلون (PA)، پلی‌کربنات (PC)، PET و ABS، استفاده از خشک‌کن‌های هوای خشک (Dehumidifying Dryer یا Desiccant Dryer) ضروری است. خشک‌کن‌های معمولی هوای گرم (Hot Air) نمی‌توانند رطوبت را به میزان کافی از این مواد خارج کنند. دمای خشک‌سازی و زمان ماند باید دقیقاً بر اساس توصیه تأمین‌کننده مواد اولیه تنظیم شود.

۳. آیا انجام عملیات حرارتی (Annealing) برای همه قطعات تزریقی ضروری است؟

خیر، عملیات حرارتی عمدتاً برای قطعات حساس، قطعات با دیواره ضخیم، قطعات حاوی درج فلزی، و قطعاتی که تحت تنش‌های مکانیکی بالا در حین کار قرار می‌گیرند، توصیه می‌شود. برای قطعات ساده و کم‌استرس، تنظیم صحیح پارامترهای فرآیند و دمای قالب معمولاً کافی است. عملیات حرارتی زمان و هزینه به فرآیند تولید اضافه می‌کند، بنابراین باید صرفاً در صورت نیاز و با ارزیابی فنی انجام شود.

۴. تفاوت «ترک داغ» و «ترک سرد» در قطعات تزریقی چیست؟

ترک داغ معمولاً در حین فرآیند قالب‌گیری و قبل از انجماد کامل قطعه رخ می‌دهد و اغلب ناشی از تنش‌های حرارتی یا مشکلات خنک‌سازی است. ترک سرد پس از انجماد قطعه و معمولاً ساعاتی یا روزها بعد ظاهر می‌شود و عمدتاً به دلیل تنش‌های پسماند باقی‌مانده در قطعه ایجاد می‌شود. تشخیص نوع ترک می‌تواند در شناسایی علت اصلی و ارائه راهکار مناسب به متخصص کمک کند.

۵. چگونه می‌توانم تشخیص دهم مشکل ترک خوردگی ناشی از رطوبت گرانول‌هاست؟

علائم ترک ناشی از رطوبت معمولاً شامل وجود حباب‌های ریز (Splay یا Silver Streaks) روی سطح قطعه، کاهش شدید استحکام و شکنندگی قطعه، و همچنین ظاهر شدن ترک‌های ریز و پراکنده در سراسر قطعه است (نه فقط در نقاط خاص). برای تأیید، می‌توانید میزان رطوبت گرانول‌ها را با دستگاه رطوبت‌سنج (Moisture Meter) اندازه‌گیری کنید. در پلیمرهای مهندسی، حداکثر رطوبت مجاز بسیار کم است.

۶. آیا می‌توان از گرانول‌های بازیافتی صد در صد برای تولید قطعات تزریقی استفاده کرد؟

به طور کلی توصیه نمی‌شود. مواد بازیافتی صد در صد به دلیل افت وزن مولکولی ناشی از فرآوری‌های مکرر، استحکام و چقرمگی بسیار کمتری نسبت به مواد بکر دارند و به شدت مستعد ترک خوردگی و شکست زودهنگام هستند. حداکثر درصد مجاز مواد بازیافتی به کاربرد و الزامات کیفی قطعه بستگی دارد، اما معمولاً برای قطعات غیرسازه‌ای و کم‌استرس در حدود یک سوم تا یک چهارم و برای قطعات مهندسی و سازه‌ای بسیار کمتر توصیه می‌شود. برای قطعاتی که استحکام بالا و ایمنی اهمیت دارد، بهتر است از مواد بکر استفاده شود.
